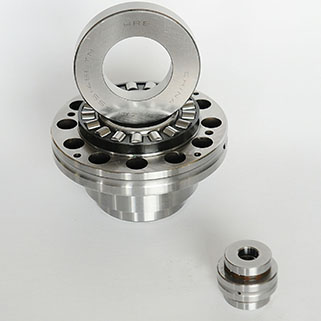

組合滾針軸承是由向心滾針軸承和推力軸承或角接觸球軸承部件組合的軸承單元，其結構緊湊體積小，旋轉精度高，可在承受很高徑向負荷同時承受一定的軸向負荷。并且產品結構形式多樣、適應性廣、易于安裝。
結構形式
該類軸承有向心滾針與推力滿裝球、或與推力球、或與推力圓柱滾子、或與角接觸球組合為一體，可承受單向或雙向軸向載荷。也可根據用戶特殊結構要求設計。
產品精度
尺寸公差和幾何精度按JB/T8877。
滾針直徑相互差在2μm，精度等級為G2級（國標GB309）。
無內圈軸承裝配前內切圓直徑符合公差等級F6。
軸承徑向游隙符合GB/T4604的0組規定值。
特殊精度等級按GB/T307.1。
特殊說明
NKIA、NKIB系列軸承軸向載荷不得超過徑向載荷的25%。
用于交變軸向載荷的支承場合必須對置安裝。
推力軸承部件必須施加達軸向基本額定靜載荷1%的預載荷。
使用塑料保持架時（后綴TN）連續工作不得超過運轉溫度+120°C。
推力軸承部件在軸承座中應自由活動。
標準
GB/T16643?1996滾動軸承 滾針和推力圓柱滾子組合軸承 外形尺寸
JB/T3122?1991滾動軸承 滾針軸承和推力球組合軸承 外形尺寸
JB/T3123?1991滾動軸承 滾針軸承和角接觸球組合軸承 外形尺寸
JB/T6644?1993滾動軸承 滾針和雙向推力圓柱滾子組合軸承尺寸和公差
JB/T8877?2001滾動軸承 滾針組合軸承 技術條件
應用領域編輯
廣泛用于機床、冶金機械、紡織機械和印刷機械等各種機械設備，并可使機械系統設計更加緊湊靈巧。
